Описание и технические характеристики
Однофазный, многотарифный.
Счетчики предназначены для учета активной и реактивной электроэнергии в однофазных сетях переменного тока и могут эксплуатироваться как автономно, так и в составе систем автоматизированного сбора данных.
Функциональные возможности:
Учёт активной и реактивной энергии в многотарифном (до 4-м тарифов) или однотарифном режимах.
Хранение, вывод на ЖК-индикатор и передача по интерфейсам следующей учётной информации:
активной и реактивной энергии нарастающим итогом по каждому тарифу и по сумме;
активной и реактивной энергии на начало каждого из 12-и предыдущих месяцев по каждому из тарифов и по сумме;
Хранение архивной информации считываемой через цифровые интерфейсы:
суточных срезов активной энергии в течении 6 месяцев;
месячных срезов активной энергии в течении 4 лет;
Измерение, вывод на ЖК-индикатор и передача по интерфейсам следующих параметров электросети:
мгновенные значения активной и реактивной мощности и зафиксированный максимум;
действующие значения фазного тока и напряжения и их максимумы;
частоту сети
Контроль нагрузки посредством установки лимитов активной мощности и энергии и отключение нагрузки при превышении лимитов или по команде диспетчера.
Контроль осуществляется двумя способами:
импульсным выходом;
через встроенное реле (для счётчика с индексом «О» в условном обозначении).
Формирование профиля мощности нагрузки в виде массива мощностей активной энергии усреднённых на 30 минутных интервалах . Глубина хранения архива составляет 6 месяцев.
Наличие журнала событий (кольцевого по 64 записи на каждое событие) в котором фиксируются:
время включения выключения счётчика
время вскрытия / закрытия прибора
время, дата и код параметризации.
Счётчики отображают на ЖК-индикаторе:
номер текущего тарифа;
значение потреблённой энергии каждого вида с начала эксплуатации по каждому тарифу и сумму по всем тарифам;
текущее значение активной мощности в нагрузке в кВт или кВар;
текущие значения тока и напряжения;
значение потреблённой энергии с начала эксплуатации на первое число каждого из предыдущих 12-ти месяцев по каждому тарифу и сумму по всем тарифам;
время переключения тарифных зон;
текущее время и дату;
время наработки с момента ввода в эксплуатацию;
время наработки батареи.
Счётчик с индексом "L" в обычном режиме непрерывно передаёт по силовой сети следующую информацию о потреблённой электроэнергии нарастающим итогом без десятых долей кВт*ч:
в однотарифном режиме показания в виде 4-х младших разрядов кВт*ч отображаемых на ЖКИ (XXXХ кВт*ч) по сумме тарифов;
в многотарифном режиме показания в виде 4-х младших разрядов кВт*ч отображаемых на ЖКИ (XXXХ кВт*ч) действующего тарифа.
Дополнительно по отдельной команде возможна передача следующих данных:
показания учтённой энергии на начало суток в том виде как они индицируются на ЖКИ счётчика (XXXXXX,ХХ кВт*ч) по любому тарифу, текущему тарифу или сумме тарифов;
серийный номер счётчика;

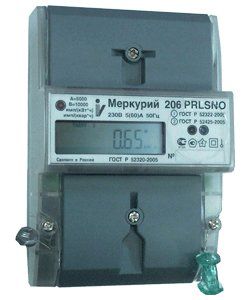

МЕРКУРИЙ 206 PRLSNO
МЕРКУРИЙ – торговая марка счётчика
206 - серия счётчика
P - профиль мощности, журнал событий
R - интерфейс RS-485
L - модем PLC-I
S - внутренне питание интерфейса
N - электронная пломба
O - встроенное реле
Примечание- Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.
